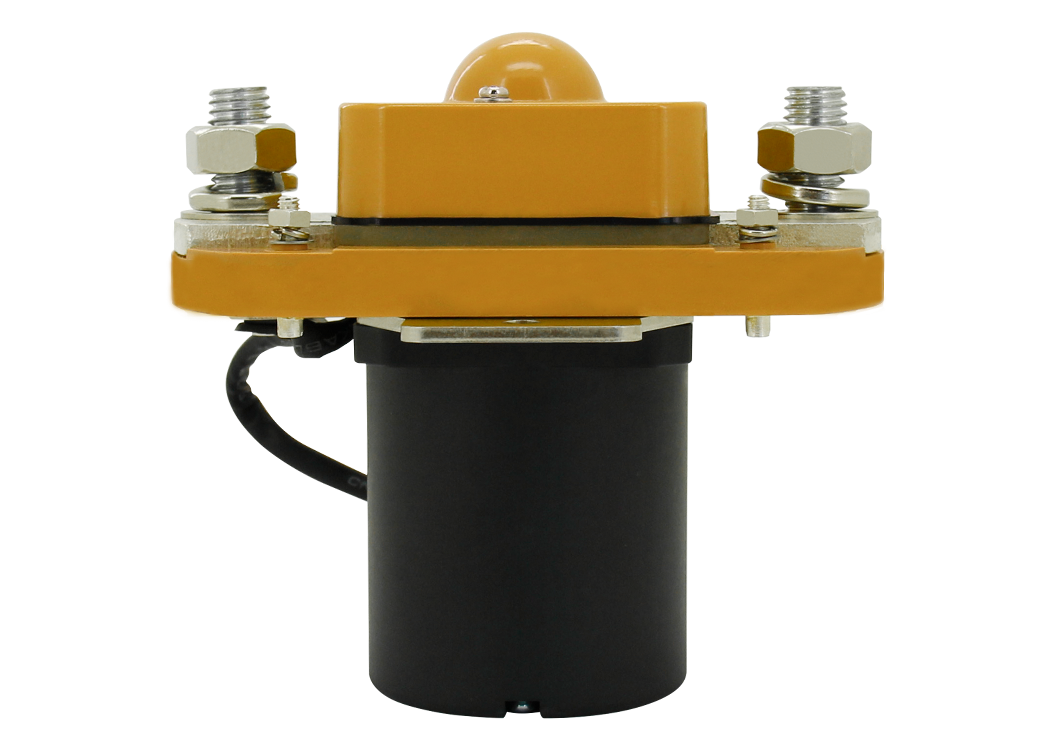

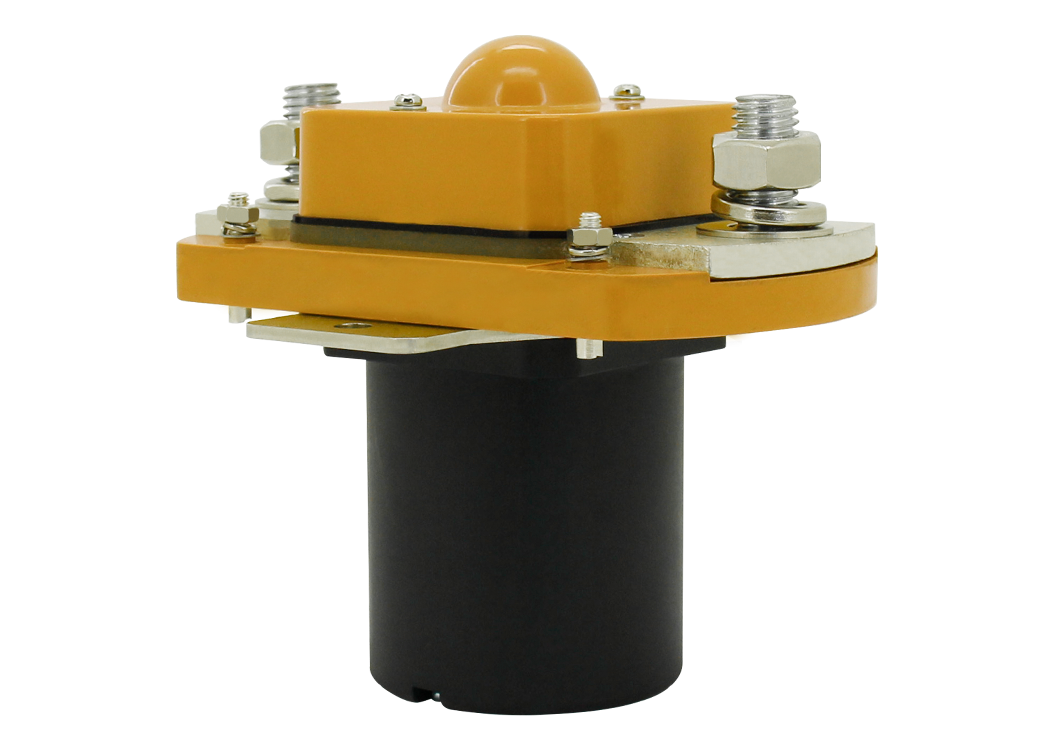

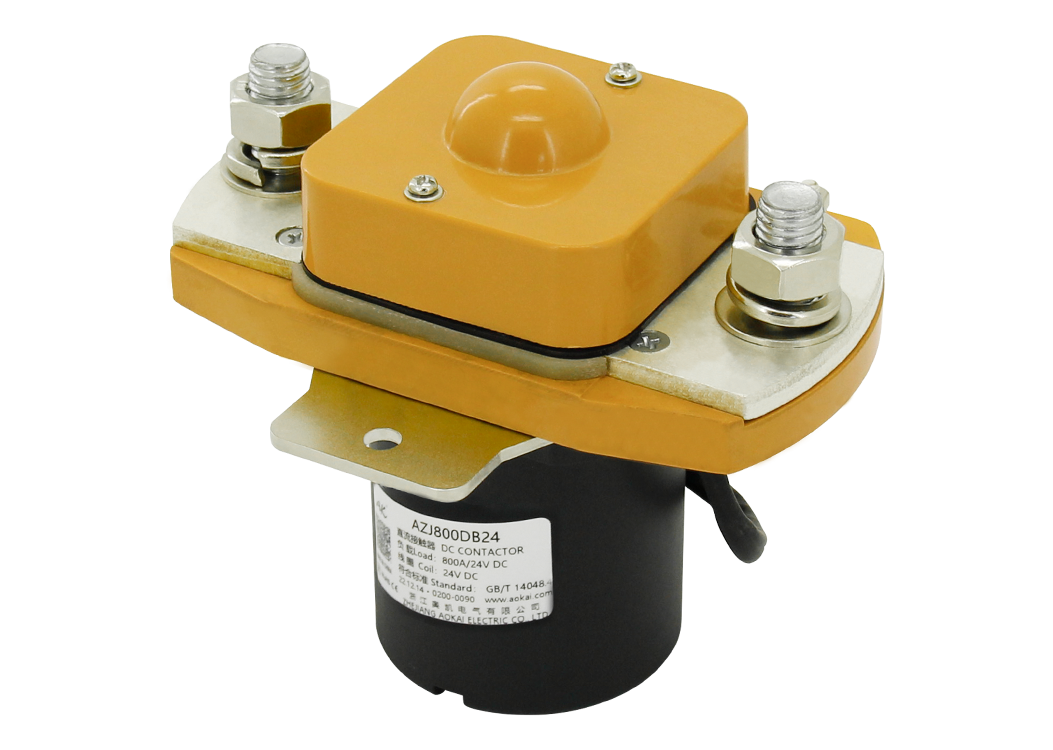

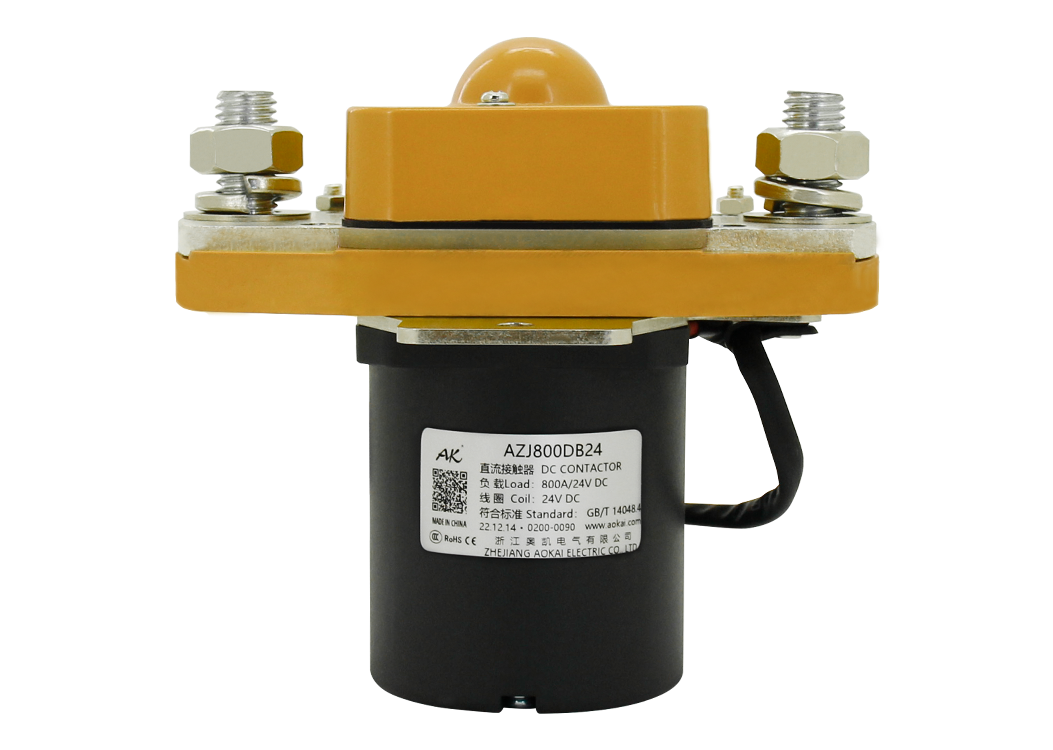

特征
1、一连800A负载;
2、具有一组?サ阈问;
3、线圈功耗≤12W;
4、绝缘电阻达100MΩ(1000VDC),触点与线圈间耐压3.5kV;
5、IP防护品级:IP50;
6、切合IEC 60664-1,GB/T14048.1和GB/T14048.4要求;
7、切合RoHS(2015/863/EU),REACH(1907/2006/EC)要求;
8、安规认证:CE、CCC、RoHS。
50A-1000A,12-72VDC,功耗低、散热快、不粘连,寿命长,接触可靠,可带辅助触点。应用于变频器、5G通讯电源、电动叉车、工程车、充电机、AGV、电池包领域;
· 切合RoHs(2002/95/EC)要求;
性能参数(at23℃)
触点形式 | 1B(1NC) | 吸合电压 | ≤70%Us | |
接触电阻 | ≤0.5mΩ | 释放电压 | 5%-40%Us | |
接触压降 | ≤80mV(at 600A) | 触点弹跳时间 | ≤5ms | |
过载电流 | ≤6le,≯1s | 吸适时间 | ≤50ms | |
温度 | -40℃~85℃ | 释放时间 | ≤45ms | |
负载端引出端型式 | M12外螺纹 | 介质耐压 | 主触点间 | 50Hz/60Hz 1500VAC/1min |
振动 | 3.5g,10~200Hz,1/2正弦波(通电) | 主触点与线圈间 | 50Hz/60Hz 1500VAC/1min | |
湿度 | 5%~95%RH | 绝缘电阻 | 初始状态 | 100MΩ 1min |
形状尺寸 | 130mm*80mm*118mm | 电寿命后 | 50MΩ 1min | |
事情制式 | 长时 | 攻击 | 稳固性 | 2.5g(通电) |
带载耐久(阻性) a | ≥20000次 | 强度 | 5g | |
负载接线力矩 | 15-20N.m | 机械耐久 | ≥100000次 | |
/ | / | 线圈接线力矩 | 1.2-2.0N.m |
AZJ800DB 线圈参数
线圈电压 | 吸合电压 | 释放电压 | 线圈电阻 | 启动功率 | 坚持功耗 | |
启动 | 坚持 | |||||
12V | ≤70%Us | 5%-40%Us | 1.3Ω±10% | 24Ω±10% | 110W±10% | 6W±10% |
24V | ≤70%Us | 5%-40%Us | 2.9Ω±10% | 96Ω±10% | 200W±10% | 6W±10% |
36V | ≤70%Us | 5%-40%Us | 6.5Ω±10% | 216Ω±10% | 200W±10% | 6W±10% |
48V | ≤70%Us | 5%-40%Us | 11.5Ω±10% | 384Ω±10% | 200W±10% | 6W±10% |
60V | ≤70%Us | 5%-40%Us | 18Ω±10% | 600Ω±10% | 200W±10% | 6W±10% |
72V | ≤70%Us | 5%-40%Us | 25.9Ω±10% | 860Ω±10% | 200W±10% | 6W±10% |
型号说明
形状装置尺寸图
不带辅助
带辅助
接线原理图
产品包装规格
产品 型号 | 包装 方法 | 内包装 最小数目 | 纸箱规格 (长x宽x高cm) | 单只净重 (g) | 总数目 (只) | 净重 (kg) | 毛重 (kg) |
AZJ800DB | 珍珠棉+纸箱 | 10只/层 | 50.2x31.9x15 | 1640 | 10 | 16.4 | 17.3 |
备注:
1、每个产品类多种典范包装规格仅枚举一例,以供参考。
2、包装现实重量随情形温湿度会有浮动转变,详细的批次重量,可联系您的专属营业职员获取。
使用注重事项
1、 本资料仅供客户选型参考,太阳成集团tyc7111cc已起劲确保本资料中信息的准确性。产品规格、参数可能因产品改良等爆发变换,而未实时更新导致规格参数的纷歧致。详细每个产品的参数及性能请以太阳成集团tyc7111cc提供的样品及对应签字受控的认可书为准。
2、 关于本产品的应用,客户在选型产品时,凭证自己的详细使用条件和情形要求,选择与之相匹配的产品,其中未明确划定的要求条件,请与太阳成集团tyc7111cc联系,以便获取更多的手艺支持。
3、 装置使用本产品时,无论接线照旧牢靠装置,均要求使用防松弹垫。
4、 装置紧固件的扭矩应在本规范要求的标准规模内,扭矩低于扭矩最小值或凌驾扭矩**值,可能导致装置不牢靠或破损产品。
5、 阻止把本接触器装置在强磁场的地方(如变压器或强磁铁处),或靠近有热辐射的物体,建议配合装置散热电扇使用。
6、 榨取使用高处(高度≥30cm)跌落过的产品。
7、 榨取在有油污的情形下使用该产品,尤其是未接线前,主端子被油污污染会严重影响导电性,影响产品寿命。
8、 榨取凌驾额定电寿命使用该产品,额定电寿命抵达时虽然产品还可以继续事情,但有失效、爆炸、一直开引起燃烧的危害。
9、该产品不可作为;て魇褂,使用时线路必需串联;て。
10、太阳成集团tyc7111cc仅做阻性电寿命验证和质量包管,产品用于有感性负载或容性负载的情形时,建议回路并联浪涌;ぷ爸。
11、一连事情后,断开后连忙重启,会因产品处于发热状态而影响吸合电压,吸合电压会升高属合理征象。
12、严禁带电接线。
