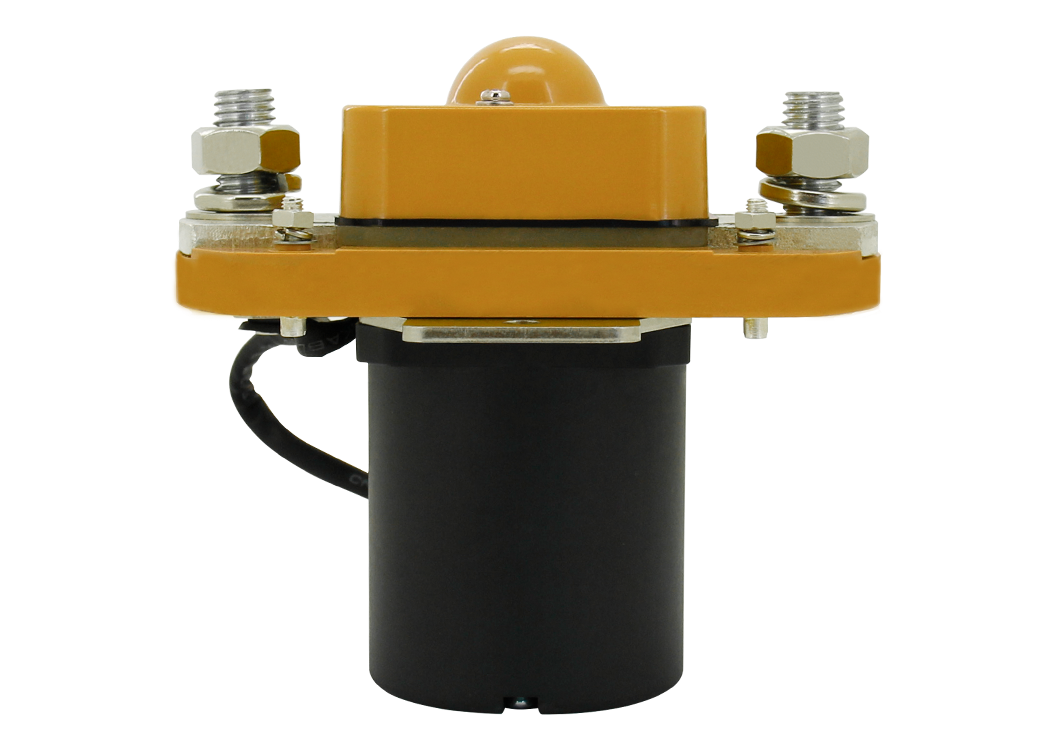

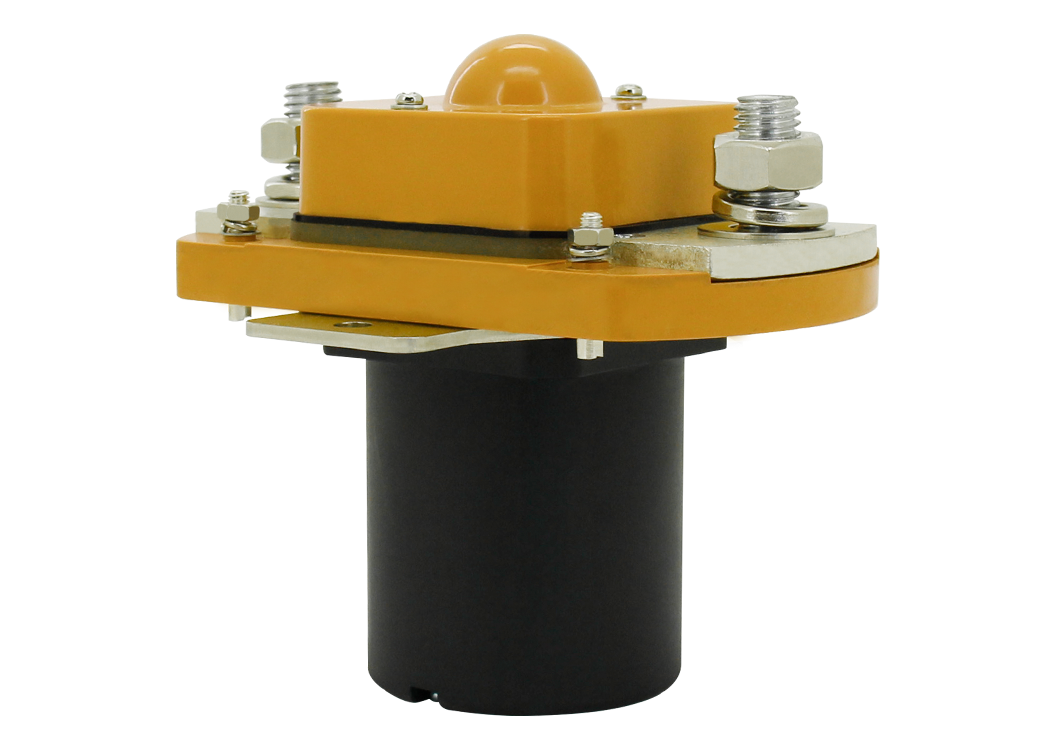

AZJ800D
直流接触器

特征

1、一连800A负载;

2、具有一组?サ阈问;

3、线圈功耗≤12W;

4、绝缘电阻达100MΩ(1000VDC),触点与线圈间耐压3.5kV;

5、IP防护品级:IP50;

6、切合IEC 60664-1,GB/T14048.1和GB/T14048.4要求;

7、切合RoHS(2015/863/EU),REACH(1907/2006/EC)要求;

8、安规认证:CE、CCC、RoHS。

应用领域

50A-1000A,12-72VDC,功耗低、散热快、不粘连,寿命长,接触可靠,可带辅助触点。应用于变频器、5G通讯电源、电动叉车、工程车、充电机、AGV、电池包领域;

产品认证

· 切合RoHs(2002/95/EC)要求;

在线咨询 PDF下载 连忙下单

性能参数(at23℃)

触点形式

1K(1NO)

吸合电压

≤70%Us

接触电阻

≤0.5mΩ

释放电压

5%-40%Us

接触压降

≤80mV(at 600A)

触点弹跳时间

≤5ms

过载电流

≤6le,≯1s

吸适时间

≤50ms

温度

-40℃~85℃

释放时间

≤45ms

负载端引出端型式

M12外螺纹

介质耐压

主触点间

50Hz/60Hz 1500VAC/1min

振动

3.5g,10~200Hz,1/2正弦波(通电)

主触点与线圈间

50Hz/60Hz 1500VAC/1min

湿度

5%~95%RH

绝缘电阻

初始状态

100MΩ 1min

形状尺寸

130mm*80mm*118mm

电寿命后

50MΩ 1min

事情制式

长时

攻击

稳固性

2.5g(通电)

带载耐久(阻性) a

≥20000次

强度

5g

负载接线力矩

15-20N.m

机械耐久

≥100000次

/

/

线圈接线力矩

1.2-2.0N.m



AZJ800S 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

线圈功耗

12V

≤70%Us

5%-40%Us

13Ω±10%

11W±10%

24V

≤70%Us

5%-40%Us

52.5Ω±10%

11W±10%

36V

≤70%Us

5%-40%Us

118Ω±10%

11W±10%

48V

≤70%Us

5%-40%Us

210Ω±10%

11W±10%

60V

≤70%Us

5%-40%Us

327Ω±10%

11W±10%

72V

≤70%Us

5%-40%Us

470Ω±10%

11W±10%



AZJ800D 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

启动功率

坚持功耗

启动坚持

12V

≤70%Us

5%-40%Us

1.9Ω±10%24Ω±10%

75W±10%

6W±10%

24V

≤70%Us

5%-40%Us

7.5Ω±10%96Ω±10%

75W±10%

6W±10%

36V

≤70%Us

5%-40%Us

17.5Ω±10%216Ω±10%

75W±10%

6W±10%

48V

≤70%Us

5%-40%Us

31Ω±10%384Ω±10%

75W±10%

6W±10%

60V

≤70%Us

5%-40%Us

48Ω±10%400Ω±10%

75W±10%

6W±10%

72V

≤70%Us

5%-40%Us

68Ω±10%860Ω±10%

75W±10%

6W±10%


型号说明


形状装置尺寸图

不带辅助




带辅助


接线原理图




产品包装规格

产品

型号

包装

方法

内包装

最小数目

纸箱规格

(长x宽x高cm)

单只净重

(g)

总数目

(只)

净重

(kg)

毛重

(kg)

AZJ800D

珍珠棉+纸箱

10只/层50.2x31.9x15

1640

1016.417.3

备注:

1、每个产品类多种典范包装规格仅枚举一例,以供参考。

2、包装现实重量随情形温湿度会有浮动转变,详细的批次重量,可联系您的专属营业职员获取。


使用注重事项


1、 本资料仅供客户选型参考,太阳成集团tyc7111cc已起劲确保本资料中信息的准确性。产品规格、参数可能因产品改良等爆发变换,而未实时更新导致规格参数的纷歧致。详细每个产品的参数及性能请以太阳成集团tyc7111cc提供的样品及对应签字受控的认可书为准。

2、 关于本产品的应用,客户在选型产品时,凭证自己的详细使用条件和情形要求,选择与之相匹配的产品,其中未明确划定的要求条件,请与太阳成集团tyc7111cc联系,以便获取更多的手艺支持。

3、 装置使用本产品时,无论接线照旧牢靠装置,均要求使用防松弹垫。

4、 装置紧固件的扭矩应在本规范要求的标准规模内,扭矩低于扭矩最小值或凌驾扭矩**值,可能导致装置不牢靠或破损产品。

5、 阻止把本接触器装置在强磁场的地方(如变压器或强磁铁处),或靠近有热辐射的物体,建议配合装置散热电扇使用。

6、 榨取使用高处(高度≥30cm)跌落过的产品。

7、 榨取在有油污的情形下使用该产品,尤其是未接线前,主端子被油污污染会严重影响导电性,影响产品寿命。

8、 榨取凌驾额定电寿命使用该产品,额定电寿命抵达时虽然产品还可以继续事情,但有失效、爆炸、一直开引起燃烧的危害。

9、该产品不可作为;て魇褂,使用时线路必需串联;て。

10、太阳成集团tyc7111cc仅做阻性电寿命验证和质量包管,产品用于有感性负载或容性负载的情形时,建议回路并联浪涌;ぷ爸。

11、一连事情后,断开后连忙重启,会因产品处于发热状态而影响吸合电压,吸合电压会升高属合理征象。

12、严禁带电接线。
