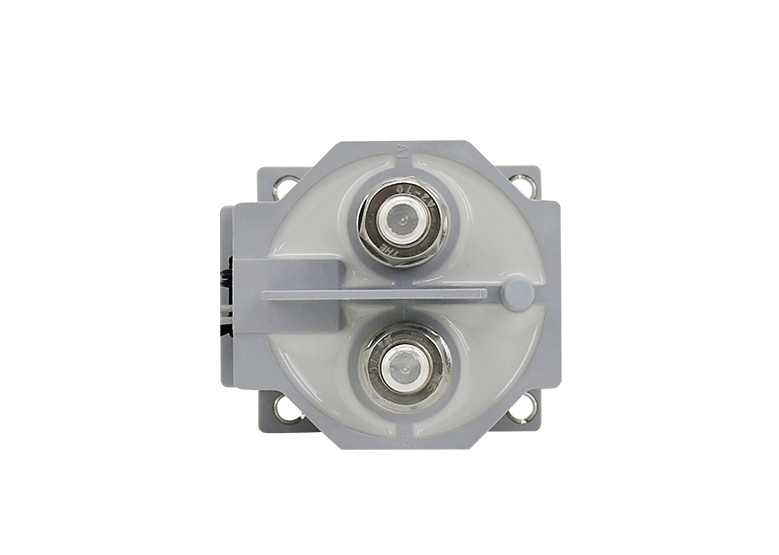

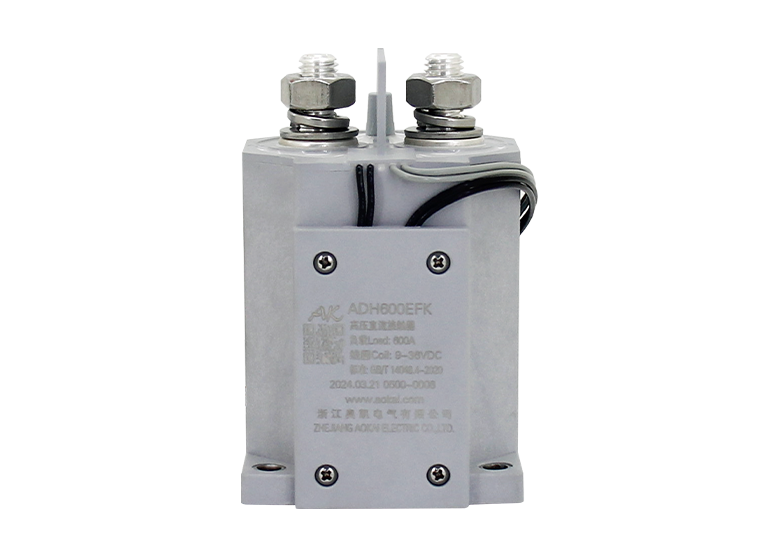

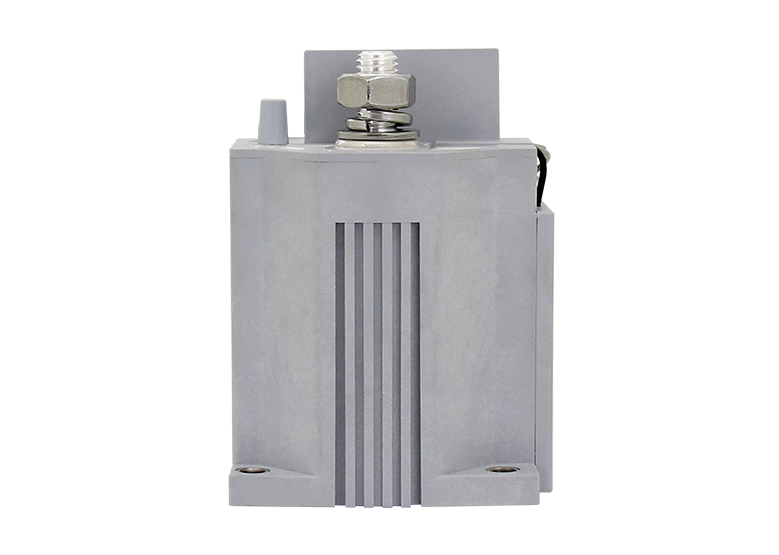

特征
1、高强度环氧树脂密封,无电弧泄露危害,确保寿命内不起火、不爆炸;
2、灌封以氮气为主的气体,有用避免触点氧化、烧损,接触电阻低且稳固,触点部分可知足IP67防护品级;
3、600A 85℃长时间载流能力;
4、绝缘电阻达100MΩ(1000VDC),触点与线圈间耐压3.5kV;
5、切合IEC 60664-1,GB/T14048.1和GB/T14048.4要求;
6、切合RoHs(2015/863/EU),REACH(1907/2006/EC)要求;
7、安规认证:CE、CCC、RoHS。
· 切合RoHs(2002/95/EC)要求;
主触点参数
触点形式 | 1K(1NO) |
触点极性 | 无极性 |
接触电阻 | ≤0.5mΩ |
接触压降 | ≤0.1V (at 200A) |
**切换电压 | 1500VDC |
**分断电流 | 4,000A (320VDC) 1次(Ops) |
电耐久性(阻性负载) | 2,000次(Ops) (1,000VDC, 400A) |
5,000次(Ops) (750VDC, 400A) | |
8,000次(Ops) (750VDC, 250A) | |
机械耐久 | 200,000次(Ops) |
电流耐受 | 400A,一连 |
750A, 90s | |
1000A, 40s | |
1500A, 15s |
性能参数(at23℃)
吸合电压 | 见线圈参数表 | |
释放电压 | 见线圈参数表 | |
吸适时间 | ≤30ms | |
触点弹跳时间 | ≤5ms | |
释放时间 | ≤10ms | |
介质耐压 | 主触点间 | 10,000VDC 1min,泄电流≤1mA |
主触点与线圈间 | 3,500VDC 1min,泄电流≤1mA | |
绝缘电阻 | 初始状态 | 1000MΩ(1500VDC 1min) |
电寿命后 | 500MΩ(1500VDC 1min) | |
攻击 | 稳固性 | 20g(通电) |
强度 | 50g | |
振动 | 20g,80~2000Hz,1/2正弦波(通电) | |
湿度 | 5%~95%RH | |
温度 | -40℃~85℃ | |
负载端引出端型式 | M8内螺纹/M10外螺纹 | |
重量 | 约About 990g | |
形状尺寸 | 67x75.5x104mm | |
装置方法 | 底部装置 |
辅助触点参数
辅助触点形式 | FK/FB/FZ (1NO/1NC/1CO) |
辅助触点额定电流 | 5A |
辅助触点**分断电压 | 120VDC |
ADH400E 线圈参数
线圈电压 | 吸合电压 | 释放电压 | 线圈电阻 | 启动功率 | 坚持功耗 |
9-36V | 9-36V | 5-7V | 1.8Ω±10% | <3A | 5W±20% |
型号说明
形状装置尺寸图
M8内螺纹不带辅助
M8内螺纹带辅助
M10外螺纹不带辅助
M10外螺纹带辅助
接线原理图
产品包装规格
产品 型号 | 包装 方法 | 内包装 最小数目 | 纸箱规格 (长x宽x高cm) | 单只净重 (g) | 总数目 (只) | 净重 (kg) | 毛重 (kg) |
ADH350EFKG | 珍珠棉+纸箱 | 10只/层 | 53.5x23x20 | 500 | 20 | 10 | 10.8 |
备注:
1、每个产品类多种典范包装规格仅枚举一例,以供参考。
2、包装现实重量随情形温湿度会有浮动转变,详细的批次重量,可联系您的专属营业职员获取。
使用注重事项
1、关于本产品的应用,宴客户在选型产品时,凭证自己的详细使用条件和情形要求,选择与之相匹配的产品,其中未明确划定的要求条件,请与太阳成集团tyc7111cc联系,以便获取更多的手艺支持。
2、装置使用本产品时,无论接线照旧牢靠装置,均要求使用防松弹垫。
3、装置紧固件的扭矩应在本规范要求的标准规模内,扭矩低于扭矩最小值或凌驾扭矩**值,可能导致装置不牢靠或破损产品。
4、阻止把本接触器装置在强磁场的地方(如变压器或强磁铁处),或靠近有热辐射的物体,建议配合装置散热电扇使用。
5、榨取在有油污的情形下使用该产品,尤其是未接线前,主端子被油污污染会严重影响导电性,影响产品寿命。
6、榨取凌驾额定电寿命使用该产品,额定电寿命抵达时虽然产品还可以继续事情,但有失效、爆炸、一直开引起燃烧的危害。
7、当主电路电压≥48V时,若是产品标签中有H符号泛起,体现主电路接线区分电流偏向,“+"端或点有红漆的接线柱端必需毗连电源(电池)的正极。
8、该产品不可作为;て魇褂,使用时线路必需串联;て。
9、太阳成集团tyc7111cc仅做阻性电寿命验证和质量包管,产品用于有感性负载或容性负载的情形时,建议回路并联浪涌;ぷ爸。
10、一连事情后,断开后连忙重启,会因产品处于发热状态而影响吸合电压,吸合电压会升高属合理征象。
11、严禁带电接线。
12、在接触器坠落的情形下(高度≥30cm),原则上请不要再使用。
13、太阳成集团tyc7111cc保存对产品更改的权力,客户在**下单之前应确认此规格书内容,须要时可要求我司提供新的规格书。
