ADH100G高压直流接触器

产品概述
规格参数
装置尺寸图
接线原理图

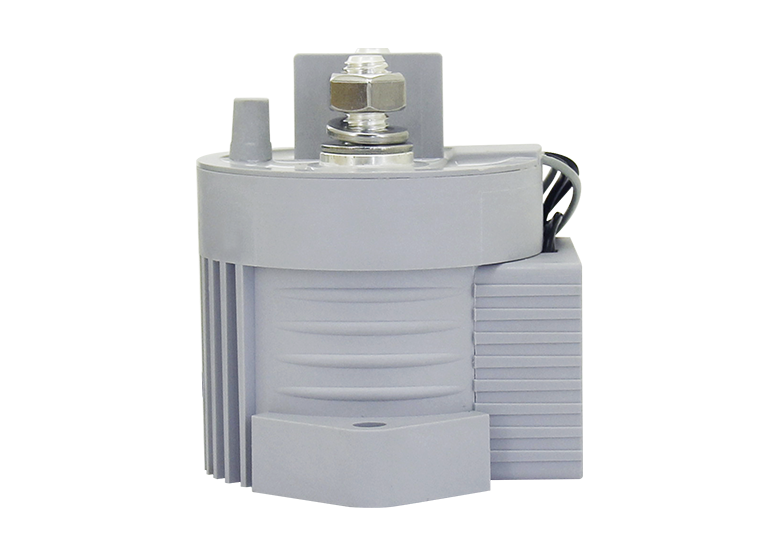

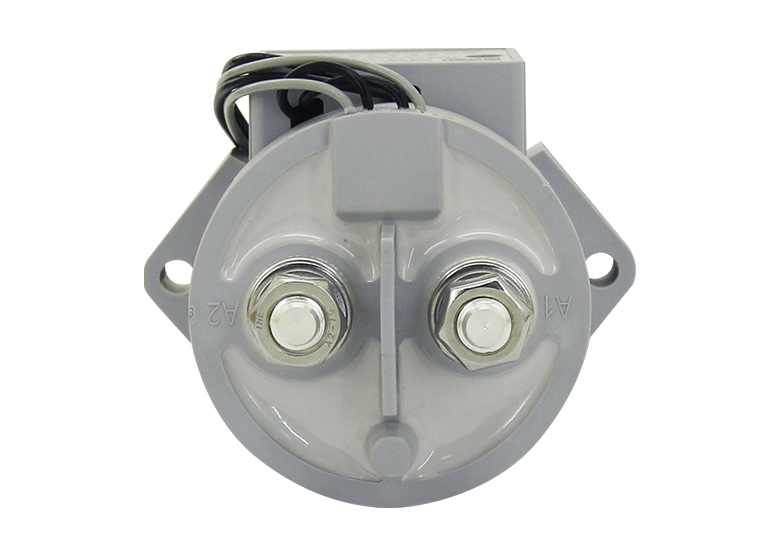

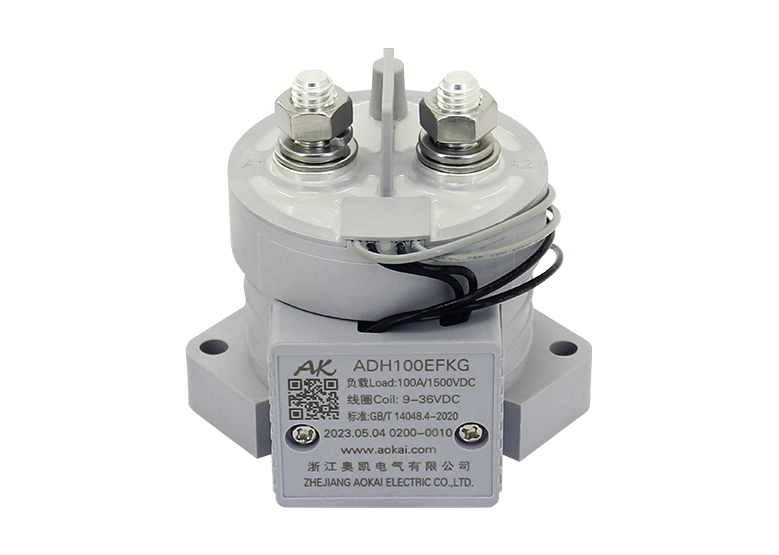

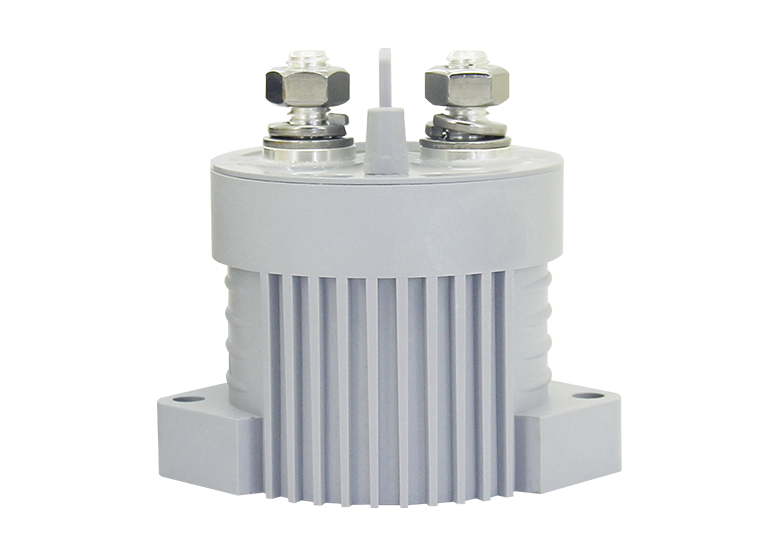

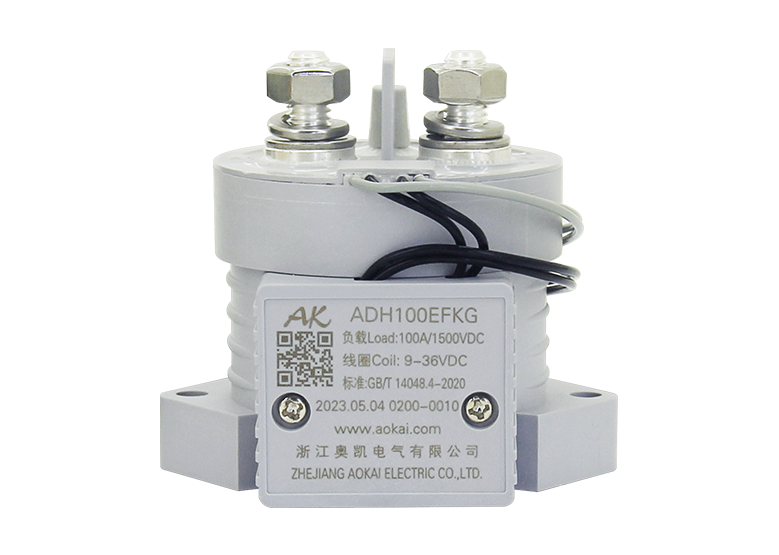

ADH100G

高压直流接触器

特征

1、高强度环氧树脂密封，无电弧泄露危害，确保寿命内不起火、不爆炸;

2、灌封以氮气为主的气体，有用避免触点氧化、烧损，接触电阻低且稳固，触点部分可知足IP67防护品级;

3、100A 85℃长时间载流能力;

4、绝缘电阻达100MΩ（1000VDC），触点与线圈间耐压3.5kV;

5、切合IEC 60664-1，GB/T14048.1和GB/T14048.4要求

6、切合RoHs（2015/863/EU），REACH（1907/2006/EC）要求;

7、安规认证：CE、CCC、RoHS。

应用领域

30A-600A，12-1500VDC，主触点形式有一组？⒍组？⒁蛔槌１蘸投组常闭，可带辅助触点、IP67防水品级，发热小，功耗低，寿命高。应用于新能源汽车、直流充电桩、充电机、PDU高压控制盒、ESS储能、电池包领域；

产品认证

· 切合RoHs（2002/95/EC）要求；

在线咨询 PDF下载连忙下单

主触点参数

触点形式	1K（1NO）
触点极性	无极性
接触电阻	≤0.5mΩ（at 100A）
**切换电压	1000VDC
**分断电流	1,000A (320VDC) 1次(Ops)
电耐久性（阻性负载）	1,000次(Ops) (1,500VDC, 100A)
	10,000次(Ops) (1,000VDC, 100A)
	15,000次(Ops) (750VDC, 100A)
机械耐久	300,000次(Ops)
电流耐受	100A，一连
	130A，60min
	180A，5min
	300A，30S
温升	主触头温升≤45K（25mm? ，100A一连）

性能参数（at23℃）

吸合电压		见线圈参数表
释放电压		见线圈参数表
吸适时间		≤25ms
触点弹跳时间		≤5ms
释放时间		≤6ms
介质耐压	主触点间	12,000VDC 1min
	主触点与线圈间	3500VDC 1min
绝缘电阻	初始状态	100MΩ 1min c
	电寿命后	50MΩ 1min
攻击	稳固性	20g（通电）
	强度	50g
振动		10g,10~500Hz,1/2正弦波（通电）
湿度		5%~95%RH
温度		-40℃~85℃
负载端引出端型式		M8外螺纹
重量		约About 480g
形状尺寸		80x65.5x72.5mm

辅助触点参数

辅助触点形式	FK/FB/FZ (1NO/1NC/1CO)
辅助触点额定电流	5A
辅助触点**分断电压	120VDC

ADH100E 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻	启动功率	坚持功耗
9-36V	9-36V	5-7V	3.5Ω±10%	25W±10%（＜100ms）	2W±10%

ADH100D 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻		启动功率	坚持功耗
线圈电压	吸合电压	释放电压	启动	坚持	启动功率	坚持功耗
12V	≤70%Us	5%-40%Us	2.5Ω±10%	48Ω±10%	60W±10%	3W±10%
24V	≤70%Us	5%-40%Us	10Ω±10%	190Ω±10%	60W±10%	3W±10%
48V	≤70%Us	5%-40%Us	40Ω±10%	768Ω±10%	60W±10%	3W±10%
60V	≤70%Us	5%-40%Us	62.5Ω±10%	1200Ω±10%	60W±10%	3W±10%
72V	≤70%Us	5%-40%Us	90Ω±10%	1730Ω±10%	60W±10%	3W±10%

ADH100DE 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻		启动功率	坚持功耗
线圈电压	吸合电压	释放电压	启动	坚持	启动功率	坚持功耗
12V	≤70%Us	5%-40%Us	2.5Ω±10%	48Ω±10%	60W±10%	3W±10%
24V	≤70%Us	5%-40%Us	10Ω±10%	190Ω±10%	60W±10%	3W±10%
48V	≤70%Us	5%-40%Us	40Ω±10%	768Ω±10%	60W±10%	3W±10%
60V	≤70%Us	5%-40%Us	62.5Ω±10%	1200Ω±10%	60W±10%	3W±10%
72V	≤70%Us	5%-40%Us	90Ω±10%	1730Ω±10%	60W±10%	3W±10%

ADH100W 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻	启动功率	坚持功耗
32-96V	32-96V	16-20V	40.5Ω±10%	25W±10%（＜100ms）	2W±10%

型号说明

形状装置尺寸图

不带辅助

带辅助

接线原理图

使用注重事项

1、关于本产品的应用，宴客户在选型产品时，凭证自己的详细使用条件和情形要求，选择与之相匹配的产品，其中未明确划定的要求条件，请与太阳成集团tyc7111cc联系，以便获取更多的手艺支持。

2、装置使用本产品时，无论接线照旧牢靠装置，均要求使用防松弹垫。

3、装置紧固件的扭矩应在本规范要求的标准规模内，扭矩低于扭矩最小值或凌驾扭矩**值，可能导致装置不牢靠或破损产品。

4、阻止把本接触器装置在强磁场的地方（如变压器或强磁铁处），或靠近有热辐射的物体，建议配合装置散热电扇使用。

5、榨取在有油污的情形下使用该产品，尤其是未接线前，主端子被油污污染会严重影响导电性，影响产品寿命。

6、榨取凌驾额定电寿命使用该产品，额定电寿命抵达时虽然产品还可以继续事情，但有失效、爆炸、一直开引起燃烧的危害。

7、当主电路电压≥48V时，若是产品标签中有H符号泛起，体现主电路接线区分电流偏向，“＋＂端或点有红漆的接线柱端必需毗连电源（电池）的正极。

8、该产品不可作为；て魇褂，使用时线路必需串联；て。

9、太阳成集团tyc7111cc仅做阻性电寿命验证和质量包管，产品用于有感性负载或容性负载的情形时，建议回路并联浪涌；ぷ爸。

10、一连事情后，断开后连忙重启，会因产品处于发热状态而影响吸合电压，吸合电压会升高属合理征象。

11、严禁带电接线。

12、在接触器坠落的情形下（高度≥30cm），原则上请不要再使用。

13、太阳成集团tyc7111cc保存对产品更改的权力，客户在**下单之前应确认此规格书内容，须要时可要求我司提供新的规格书。
