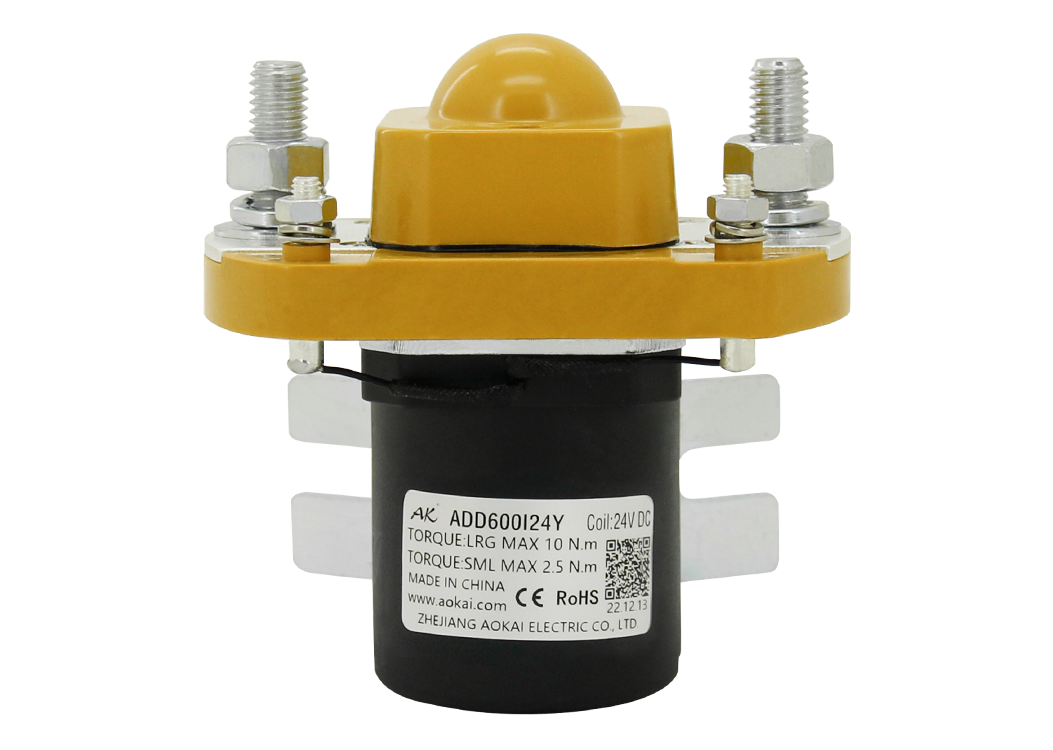

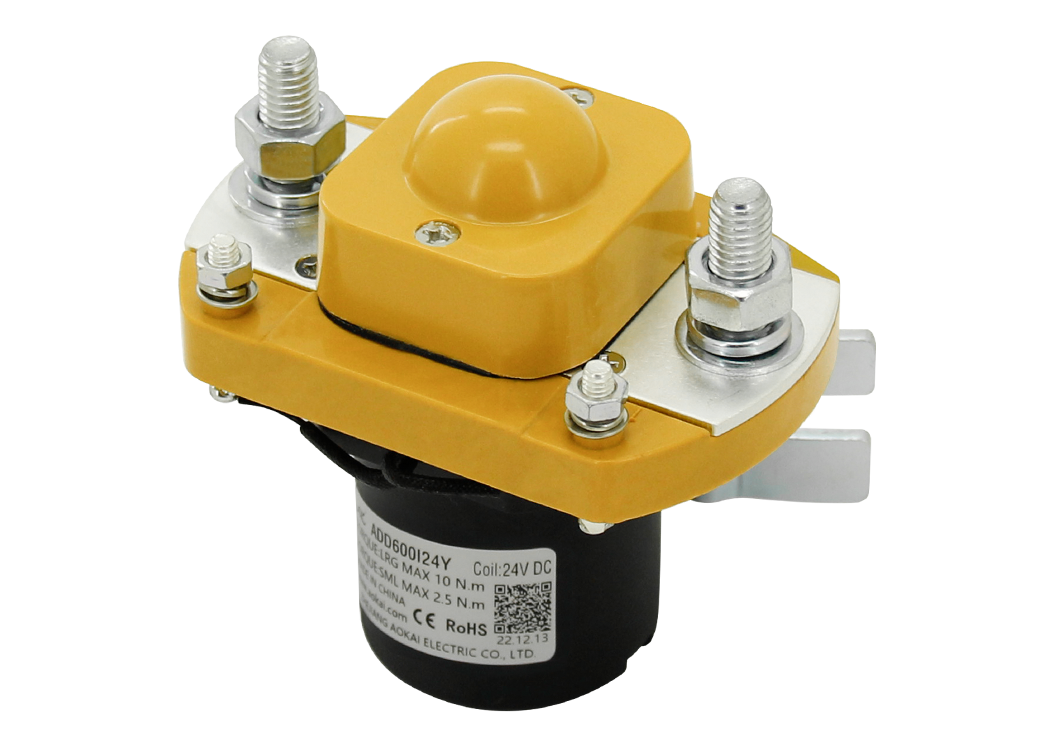

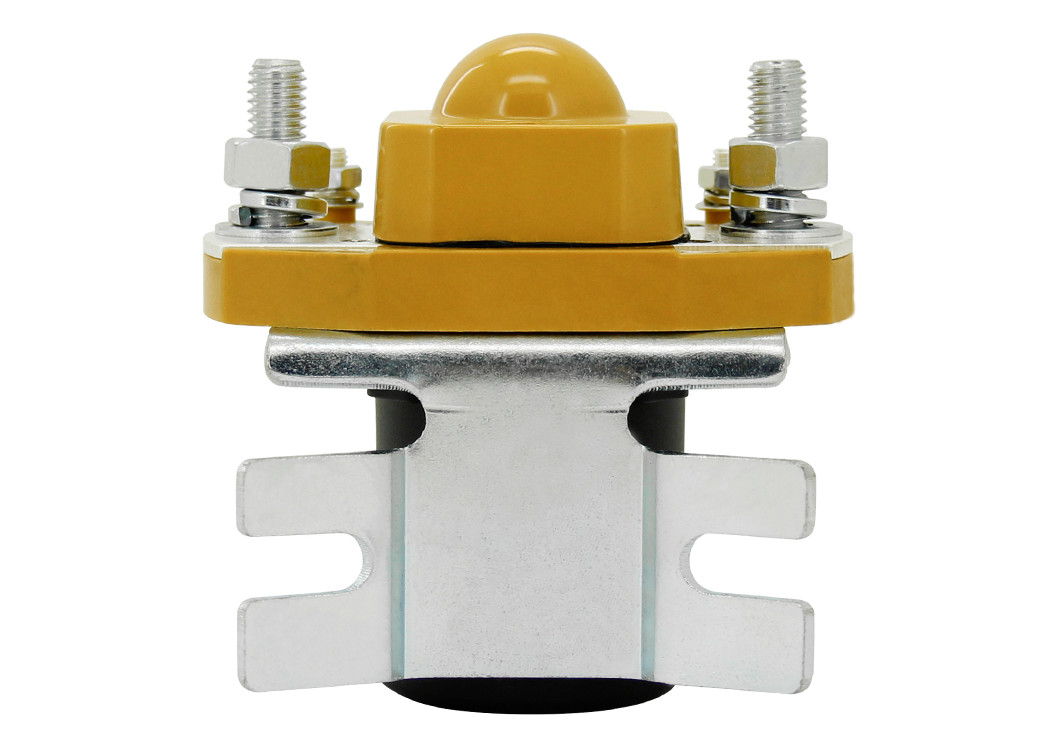

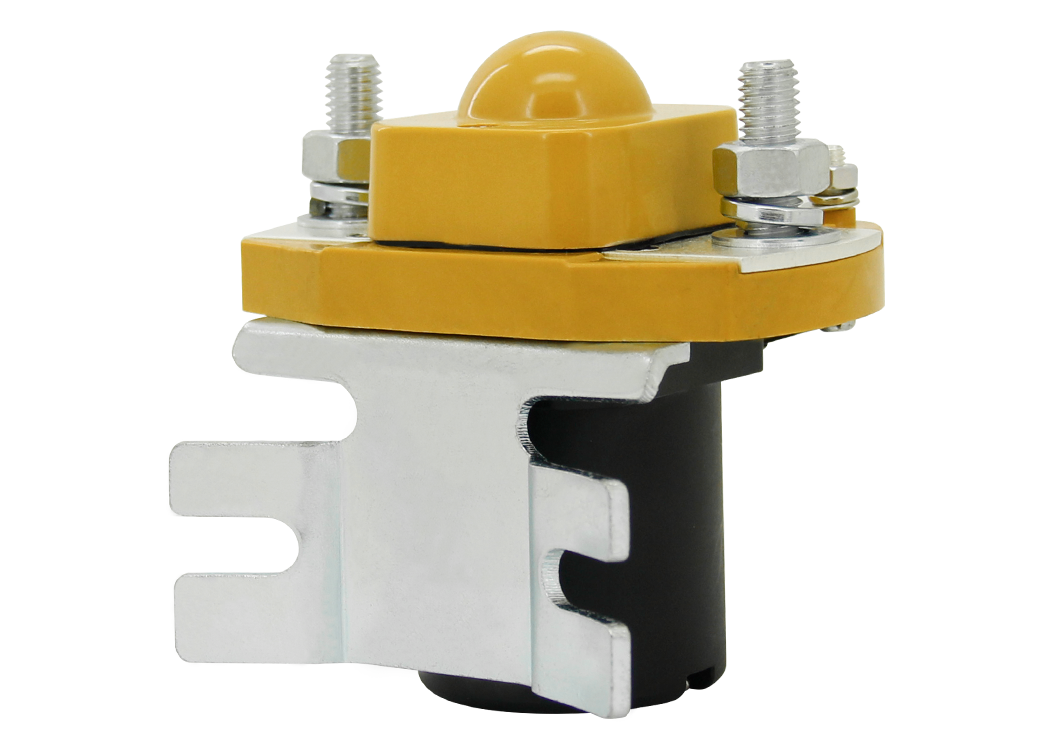

ADD600I
直流接触器

特征

1、短时600A负载;

2、具有一组?虺1沾サ阈问;

3、线圈功耗≤12W;

4、绝缘电阻达100MΩ(1000VDC),触点与线圈间耐压3.5kV;

5、IP防护品级:IP50;

6、切合IEC 60664-1,GB/T14048.1和GB/T14048.4要求;

7、切合RoHs(2015/863/EU),REACH(1907/2006/EC)要求;

8、安规认证:CE;

应用领域

80A-600A,12-72VDC,接线柱不脱落,螺纹不打滑,触点不粘连,行动不卡顿,接触可靠,IP67防水品级,应用于液压动力单位、电动堆高车、电动挪动车等行业 ;

产品认证

· 切合RoHs(2002/95/EC)要求 ;

在线咨询 PDF下载 连忙下单

性能参数(at23℃)

触点形式

1K(1NO)、1B(1NC)

吸合电压

≤70%Us

接触电阻

≤5mΩ

释放电压

5%-40%Us

接触压降

≤80mV(at 400A)

触点弹跳时间

≤5ms

过载电流

≤6le,≯1s

吸适时间

≤50ms

温度

-40℃~55℃

释放时间

≤45ms

负载端引出端型式

M10外螺纹

介质耐压

主触点间

50Hz/60Hz 1500VAC/1min

振动

3.5g,10~200Hz,1/2正弦波(通电)

主触点与线圈间

50Hz/60Hz 1500VAC/1min

湿度

5%~95%RH

绝缘电阻

初始状态

100MΩ 1min

形状尺寸

104mm*64.5mm*106.5mm

电寿命后

50MΩ 1min

事情制式

短时

攻击

稳固性

20g(通电)

带载耐久(阻性) a

≥20000次

强度

50g

负载接线力矩

10-12N.m

机械耐久

≥100000次

/

/

线圈接线力矩

1.2-2.0N.m


ADD600I 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

线圈功耗

12V

≤70%Us

5%-40%Us

14.4Ω±10%

10W±10%

24V

≤70%Us

5%-40%Us

57.6Ω±10%

10W±10%

36V

≤70%Us

5%-40%Us

129.6Ω±10%

10W±10%

48V

≤70%Us

5%-40%Us

210Ω±10%

10W±10%

60V

≤70%Us

5%-40%Us

360Ω±10%

10W±10%

72V

≤70%Us

5%-40%Us

518.4Ω±10%

10W±10%


型号说明


形状装置尺寸图

ADD600IY



ADD600IP


接线原理图



使用注重事项


1、 本资料仅供客户选型参考,太阳成集团tyc7111cc已起劲确保本资料中信息的准确性。产品规格、参数可能因产品改良等爆发变换,而未实时更新导致规格参数的纷歧致。详细每个产品的参数及性能请以太阳成集团tyc7111cc提供的样品及对应签字受控的认可书为准。

2、 关于本产品的应用,客户在选型产品时,凭证自己的详细使用条件和情形要求,选择与之相匹配的产品,其中未明确划定的要求条件,请与太阳成集团tyc7111cc联系,以便获取更多的手艺支持。

3、 装置使用本产品时,无论接线照旧牢靠装置,均要求使用防松弹垫。

4、 装置紧固件的扭矩应在本规范要求的标准规模内,扭矩低于扭矩最小值或凌驾扭矩**值,可能导致装置不牢靠或破损产品。

5、 阻止把本接触器装置在强磁场的地方(如变压器或强磁铁处),或靠近有热辐射的物体,建议配合装置散热电扇使用。

6、 榨取使用高处(高度≥30cm)跌落过的产品。

7、 榨取在有油污的情形下使用该产品,尤其是未接线前,主端子被油污污染会严重影响导电性,影响产品寿命。

8、 榨取凌驾额定电寿命使用该产品,额定电寿命抵达时虽然产品还可以继续事情,但有失效、爆炸、一直开引起燃烧的危害。

9、该产品不可作为 ;て魇褂,使用时线路必需串联 ;て。

10、太阳成集团tyc7111cc仅做阻性电寿命验证和质量包管,产品用于有感性负载或容性负载的情形时,建议回路并联浪涌 ;ぷ爸。

11、一连事情后,断开后连忙重启,会因产品处于发热状态而影响吸合电压,吸合电压会升高属合理征象。

12、严禁带电接线。
